Q641TC氣動陶瓷法蘭球閥采用優質工程陶瓷，專業用于陶瓷插芯，Q641TC氣動陶瓷法蘭球閥具有優越的強度、硬度、絕緣性、熱傳導、耐高溫、耐氧化、耐腐蝕、耐磨耗、高溫強度等特色，Q641TC氣動陶瓷法蘭球閥在非常嚴苛的環境或工程應用條件下，所展現的高穩定性與優異的機械性能，在材料工業上已倍受矚目，其使用范圍廣泛。

  Q641TC氣動陶瓷球閥內部介質通過部分，球體、閥座、接管均為結構陶瓷材料。結構陶瓷化學穩定性好，硬度高（可達HRA88以上），可耐絕大部分酸堿介質腐蝕，并具有極好的耐磨性能，解決了普通金屬和塑料Q641TC氣動陶瓷球閥耐磨損和耐腐蝕不能兼顧的問題。
  球閥內件由一球體，二閥座，二接管共六件合理組成，整體結構簡潔，流道順暢，介質流動阻力小。球體與閥座密封面為球面硬密封，采用德國引進的先進球面加工技術精磨而成，表面光潔，真球度高，由于結構陶瓷具有自潔性和自潤滑性，從而使整臺Q641TC氣動陶瓷球閥密封性能極好，達到零泄漏，且不需要很大的壓力即可密封嚴緊，從而減輕閥桿扭矩，開關順暢。

Q641TC陶瓷氣動陶瓷球閥結構標準：
GB/T 12237-2007《石油、石化及相關工業用的鋼制球閥》
JB/T 10529-2005 《陶瓷密封閥門技術條件》
閥門結構長度：GB/T 12221-2005《閥門的結構長度》或者根據訂購合同要求
連接法蘭尺寸：GB/T 9113.1《平凸面法蘭尺寸》 JB/T 79.1《凸面整體鑄鋼管法蘭》
壓力溫度等級：GB/T 12224-2005《鋼制閥門一般要求》

Q641TC法蘭連接氣動法蘭球閥尺寸規格：

Q641TC-16C
通徑DN		L	D	K	D1	n-Φd	b	f	H	W
mm	in
15	1/2″	130	95	65	46	4-Φ14	14	2	190	196
20	3/4″	140	105	75	56	4-Φ14	16	2	195	196
25	1″	150	115	85	64	4-Φ14	16	2	210	196
32	1 1/4″	165	135	100	76	4-Φ18	18	3	220	196
40	1 1/2″	180	145	110	84	4-Φ18	18	3	230	196
50	2″	200	160	125	99	4-Φ18	20	3	265	196
65	2 1/2″	220	180	145	118	4-Φ18	22	3	300	255
80	3″	250	195	160	132	8-Φ18	24	3	325	255
100	4″	280	235	190	156	8-Φ22	24	3	350	255
125	5″	320	270	220	184	8-Φ26	26	3	375	255
150	6″	360	300	250	211	8-Φ26	28	3	420	255
200	8″	400	360	310	274	12-Φ26	30	3	460	255

Q641TC氣動陶瓷法蘭球閥材質規格：

氣動執行器	雙作用、單作用
驅動氣源	5-7bar壓縮空氣
氣動附件	限位開關、定位器、電磁閥 過濾減壓閥、手輪機構
公稱通徑	DN15-100mm
公稱壓力	1.6-6.3MPa
適用溫度	-30~+400℃
連接方式	法蘭
閥體結構	三塊式
閥體材質	304、316、316L、陶瓷
閥板材質	304、316、316L、陶瓷
閥座襯里	陶瓷
適用介質	高溫高壓、高強度、耐腐蝕等工況

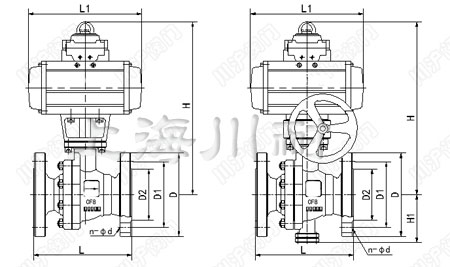

Q641TC氣動陶瓷法蘭球閥結構圖：
